Дорогие клиенты-партнеры, спасибо за конструктивную обратную связь. Ваш опыт работы с системой Слайдорс в самых разных регионах России (от Калининграда до Владивостока) и пожелания по оптимизации системы – все это нам здорово помогло при разработке НОВОЙ, более совершенной «раздвижки» SLIDORS. Тестирование и обкатка на готовых объектах подходит к завершению, позитивный результат испытаний уже очевиден, и новая система SLIDORS Panorama запущена в массовое производство.

Раздвижная система, которую мы все так долго ждали, стала реальностью, и мы без сомнений и с радостью делимся  сейчас с вами удачными конструкторскими находками, ставящими  SLIDORS Panorama вне конкуренции на рынке раздвижных систем для остекления балконов и лоджий.

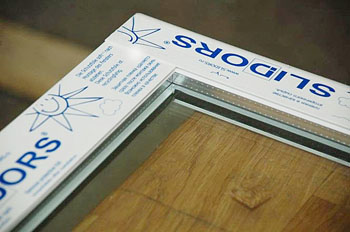

Паз под стеклопакет.

    В собранной створке старой системы были видны «поля» стеклопакета (рамка и герметик). Это нельзя было назвать недостатком, но все же визуально выглядело не столь эстетично.  Для того чтобы "спрятать” рамку и герметик от взора потребителя, мы изменили конструкцию створки - увеличили глубину паза с 12 до 18 мм. Дополнительные 6 мм улучшают внешний вид всего окна.

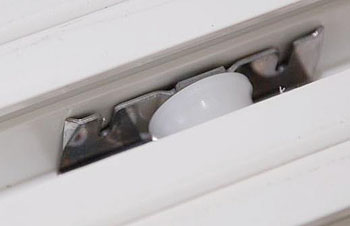

Ролики створки.

По старой технологии для крепления ролика нужно:

1. Пробить отверстие

2. Вставить ролик

3. Прикрутить ролик

Проанализировав опыт эксплуатации роликов (как наш, так и мировой) мы пришли к следующему решению: отказаться от пробивки отверстия, немного уменьшить диаметр ролика и увеличить глубину паза в горизонтальной створке.

А для большей технологичности предусмотрели специальные «усики» (отогнутые уголки на концах металлического корпуса), которые без прикручивания шурупами прочно фиксируют ролик в пазе, не позволяя ему смещаться. Тем не менее, отверстия под шурупы мы оставили.

Так что по новой технологии вместо трех операций нужно только:

1. Вставить ролик

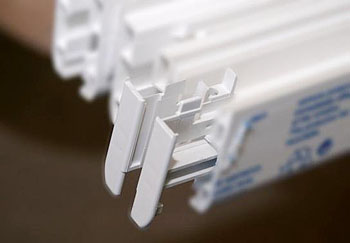

Створочный уголок.

В новом уголке наши инженеры изменили расположение паза под щеточное уплотнение таким образом, что теперь оно полностью замыкает контур створки. Это повысило герметичность соединения, а значит, увеличились потребительские качества всего окна.

Крепление створочного уголка.

Наши инженеры задумались о целесообразности использования сразу двух шурупов на один уголок с учетом существующих относительно небольших нагрузок.
Мы провели достаточно испытаний углового соединения: разрывали, сжимали, скручивали и разбалтывали. Результаты показали, что целесообразно оставить только один шуруп на створочный уголок. Для увеличения прочности мы сделали шуруп длиннее и пропустили его через две стенки вертикальной створки.

Испытания подтвердили целесообразность такого решения. Позже, посещая крупного канадского производителя раздвижных систем, мы с удивлением узнали, что они уже много лет успешно используют только один шуруп на уголок.

Стеклопакет.

По мере взросления оконного рынка увеличиваются требования к раздвижному балконному остеклению. Постепенно холодный раздвижной алюминий заменяется раздвижным пластиком, а окна со стеклом на окна со стеклопакетом.

В некоторых регионах более 80% всех конструкций Слайдорс устанавливается со стеклопакетами, поэтому одной из важных задач для наших инженеров стало улучшение параметров створки под стеклопакет.

В новой створке штатный размер стеклопакета увеличен с 14 до 18 мм. Теперь внутри такого стеклопакета помещается раскладка, используется более распространенная дистанционная рамка, а габаритные размеры могут быть больше, без опасности слипания стекол.

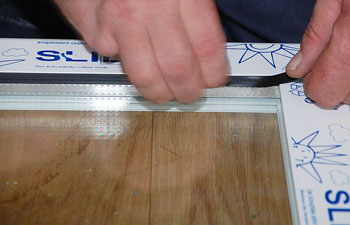

Резиновый уплотнитель.

Мы как следует поломали голову над конструкцией резинового уплотнителя, ведь это была самая серьезная претензия к старой створке. Компаниям приходилось менять модель уплотнителя в зависимости от типа створок и параметров сборки, а некоторые даже использовали силикон.

Системное решение оказалось в том, что нужно было разделить сборку створки и уплотнение створки на две последовательные операции:

1. Сборка створки со стеклом/стеклопакетом

2. Вставка уплотнителя в специальные пазы по бокам от стекла

Это позволило сократить общее время сборки, а сам процесс стал проще и легче. Дополнительное удобство в том, что один и тот же уплотнитель используется как для стекла, так и для стеклопакета.

Мы очень удивились, узнав, что до раньше никто в мире такой принцип герметизации не применял. В настоящий момент мы находимся в стадии оформления патента на это полезное изобретение.

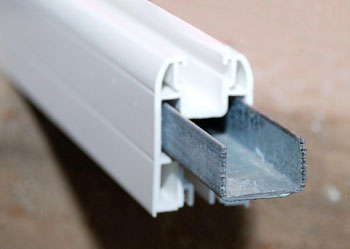

Армирование

В отличие от обычных распашных окон, в раздвижке, горизонтальный профиль створки практически не нагружен. Поэтому, по технологии производства старой створки, армирование в горизонтальную створку устанавливается только при ширине конструкции от 800 мм и более.

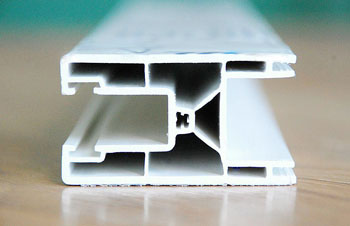

Наши инженеры усилили горизонтальную створку двумя дополнительными перегородками, расположенными под углом таким образом, что в сечении они образуют три треугольника. Благодаря такой структуре профиль створки стал прочнее, повысилась его устойчивость. Это позволило полностью отказаться от армирования горизонтальной створки.

Для нестандартных конструкций с шириной створки свыше 1 метра теперь устанавливается дополнительный ролик. Благо теперь это можно легко сделать без пробивки отверстия и даже без прикручивания.

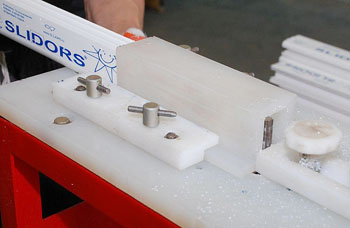

Новое оборудование.

Меняя систему, мы не обошли вниманием и оборудование для ее обработки.

Переработчики старой системы Слайдорс отмечали массивность вырубных прессов и их относительную дороговизну. Учитывая пожелания партнеров и нюансы новой системы (расположение внутренних камер створочного профиля), команда инженеров разработала современный мини-фрезерный станок.

Теперь технологическое отверстие под створочный уголок требует только одного хода фрезы и сверления одного отверстия.

Кроме того, благодаря применению серийных элементов конструкции, стоимость оборудования уменьшилась в несколько раз.

Изменения в дизайне

Основным отличительным элементом нового дизайна стало плавное закругление вертикальной створки, что выглядит весьма элегантно.

Полный перечень изменений во внешнем виде и эффект от них:

• Закругленный вертикальный профиль - современный стиль, более мягкий и лояльный к потребителю.

• Декоративные полоски - визуально облегчают вес профиля.

• Углубление паза под стеклопакет - полностью скрывает поля стеклопакета.

• Скрытое штульповое соединение - делает визуальный контур более четким и чистым.

• Уголки створки и уплотнитель цвета "Графит” - делают внешний вид современным, сочным и технологически насыщенным.

С большим удовольствием мы отмечали то, как позитивно и с энтузиазмом воспринимали новый облик SLIDORS Panorama переработчики и потребители.

Целый ряд решений в области технологии, техники, логистики и экономики позволили нам предложить вам новую систему не увеличивая ее цену.
